راهنمای جامع نقشه‌های معماری: پلان، پلان فونداسیون، برش و نما

درک صحیح نقشه‌های ساختمانی، اولین گام برای اجرای موفق هر پروژه عمرانی و معماری است. این نقشه‌ها زبان مشترک معماران، مهندسان و پیمانکاران هستند و جزئیات ضروری پروژه را به صورت دقیق و استاندارد منتقل می‌کنند. چهار نوع نقشه اصلی که در هر مجموعه نقشه‌کشی باید وجود داشته باشند، شامل پلان، پلان فونداسیون، برش و نما هستند.

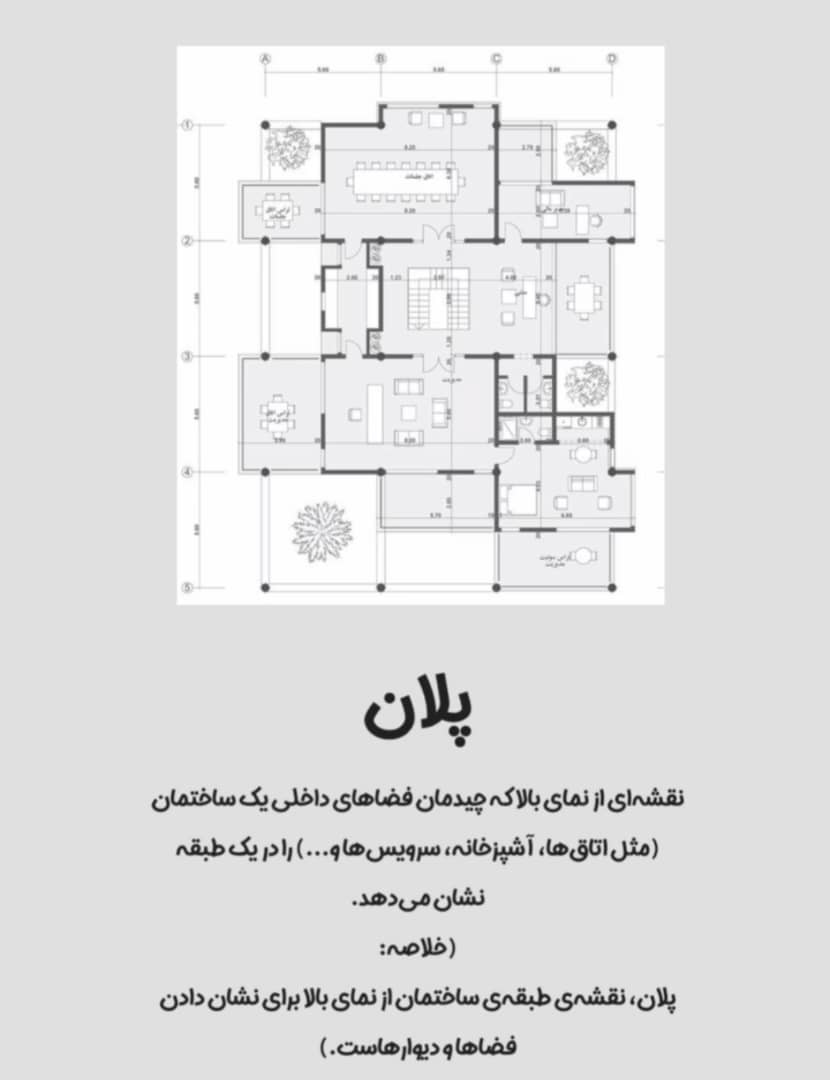

۱. پلان (Floor Plan یا Plan)

پلان یا پلان طبقه/کف، تصویری دو بُعدی و افقی از یک ساختمان است که با در نظر گرفتن یک برش افقی خیالی از ارتفاع حدود ۱.۵ تا ۲ متری از کف هر طبقه ترسیم می‌شود.

پلان‌ها چه اطلاعاتی را نشان می‌دهند؟

• چینش فضاها: موقعیت اتاق‌ها، پذیرایی، آشپزخانه، حمام و سرویس‌ها.

• عناصر ساختمانی: ضخامت و موقعیت دقیق دیوارها، ستون‌ها، درها و پنجره‌ها.

• جزئیات داخلی: مبلمان پیشنهادی، تجهیزات ثابت (مانند کابینت‌ها و کمدها)، و حتی مسیرهای حرکتی در فضا.

• ابعاد و اندازه‌گذاری‌ها: فواصل بین دیوارها و ستون‌ها، ابعاد درونی فضاها و طول کلی ساختمان.

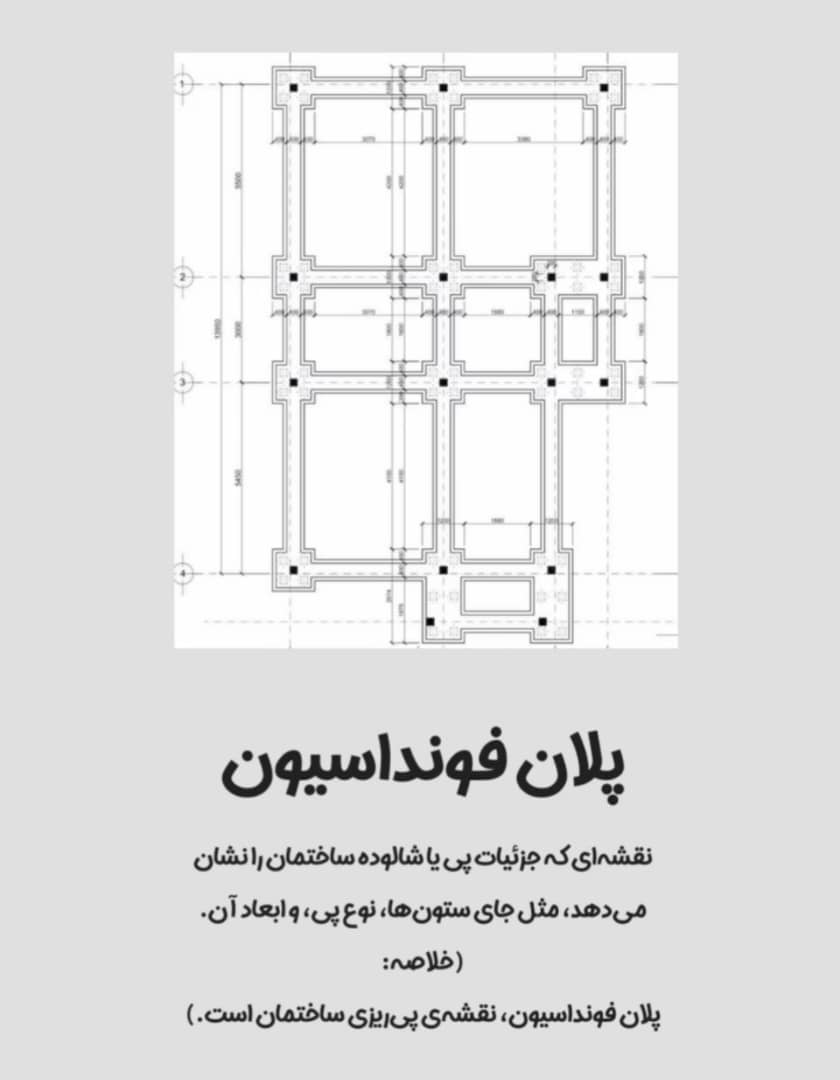

۲. پلان فونداسیون (Foundation Plan)

پلان فونداسیون یکی از حیاتی‌ترین نقشه‌های سازه‌ای است که در فاز ۲ نقشه‌کشی ترسیم می‌شود. این نقشه، طرح‌ریزی و موقعیت‌گذاری سیستم پی یا فونداسیون ساختمان را نشان می‌دهد.

پلان فونداسیون شامل چه جزئیاتی است؟

• نوع پی: تعیین نوع فونداسیون (مانند پی منفرد، نواری، یا گسترده).

• ابعاد و موقعیت: محل دقیق، ابعاد (طول، عرض و عمق) پی‌ها و شناژها (تیرهای رابط فونداسیون).

• بتن مگر: نمایش بتن نظافت یا مگر که برای آماده‌سازی بستر خاک زیر فونداسیون استفاده می‌شود.

• آکس‌بندی ستون‌ها: نشان دادن محورهای اصلی و فرعی ستون‌ها برای شروع عملیات گودبرداری و بتن‌ریزی.

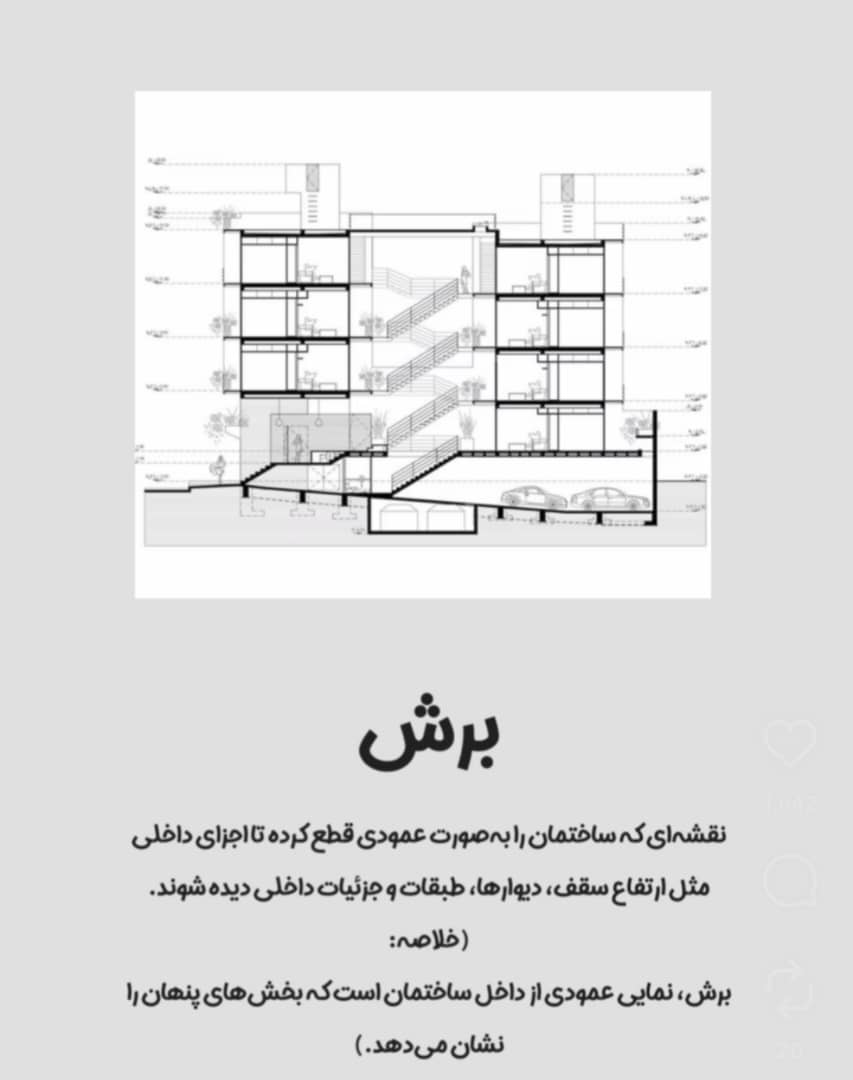

۳. برش (Section)

برش یا مقطع، نمایی عمودی از ساختمان است که در اثر یک برش عمودی فرضی از یک راستای مشخص (معمولاً مهم) به دست می‌آید. برش جزئیات داخلی را که در پلان‌ها به راحتی قابل درک نیستند، به نمایش می‌گذارد.

کاربردهای اصلی برش:

• ارتفاعات: نمایش ارتفاع کف تا سقف، ارتفاع جان‌پناه، ارتفاع پله‌ها و اختلاف سطوح.

• روابط فضایی: درک نحوه ارتباط عمودی فضاها و حجم کلی ساختمان.

• جزئیات اجرایی: نمایش جزئیات ساختار پله، رامپ، و بخش‌هایی که برش از آن‌ها عبور کرده است (مانند تیغه‌بندی، سقف کاذب، و ضخامت سقف‌ها).

نکته کلیدی:

جهت دید و محل خط برش با علامت خاصی بر روی پلان طبقات مشخص می‌شود. هر چه تعداد برش‌ها بیشتر باشد، درک و اجرای پروژه دقیق‌تر خواهد بود. استفاده از کلمات کلیدی "برش عمودی ساختمان" و "مقطع معماری" در توضیحات مربوط به نقشه‌های شما می‌تواند مفید باشد.

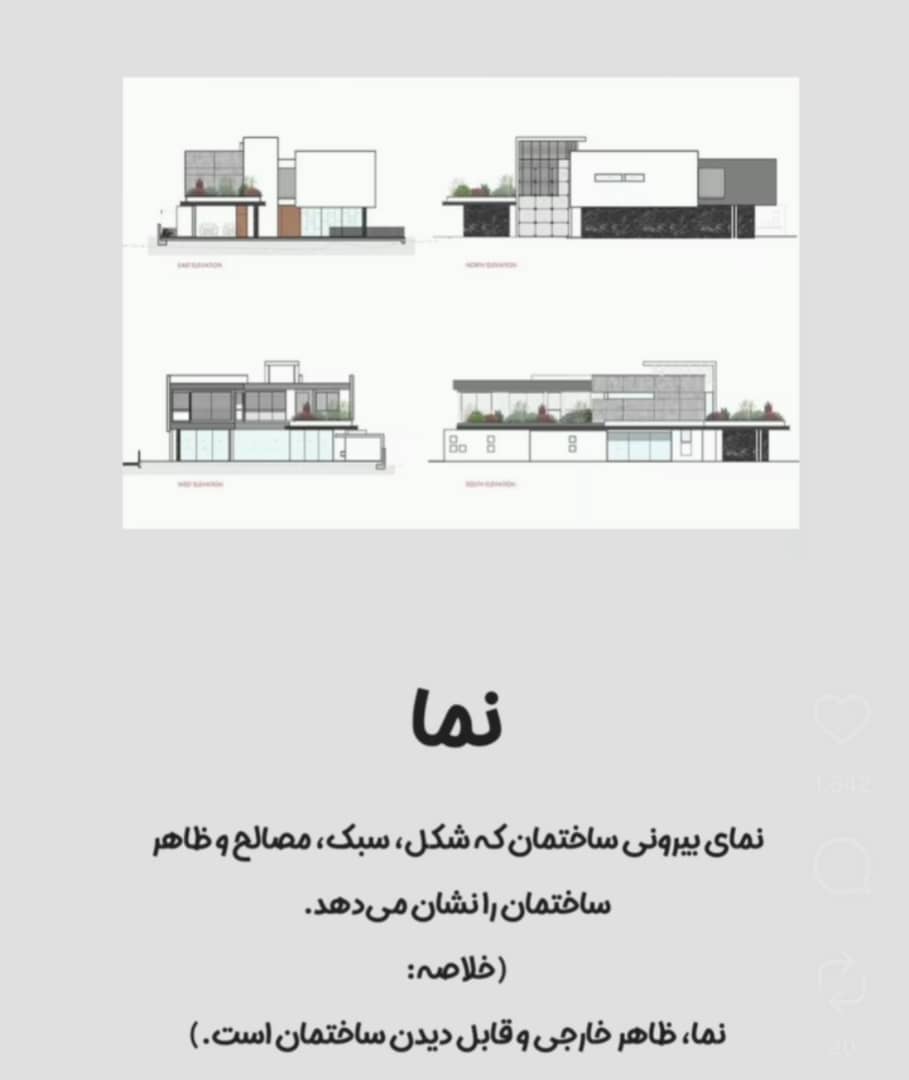

۴. نما (Elevation)

نما، تصویری دو بُعدی و عمودی است که ظاهر بیرونی ساختمان را از یک جهت خاص نشان می‌دهد. برخلاف برش که داخل ساختمان را نمایش می‌دهد، نما تمرکز بر روی پوشش خارجی دارد.

اطلاعات مهم در نقشه نما:

• جنس مصالح: مشخص کردن نوع و رنگ مصالح نما (مانند سنگ، آجر، شیشه، یا کامپوزیت).

• زیبایی‌شناسی: نمایش الگوها، بافت‌ها، و تناسبات طراحی شده توسط معمار.

• جزئیات در و پنجره: محل دقیق، ابعاد و نوع بازشوی درها و پنجره‌ها.

• کد ارتفاعی: نمایش ارتفاع کلی ساختمان و اجزای مختلف آن (به خصوص ارتفاع تا لبه بام).

تفاوت کلیدی برش و نما:

تفاوت اصلی در این است که برش یک مقطع فرضی است که جزئیات داخلی را نشان می‌دهد، در حالی که نما تصویری واقعی از ظاهر خارجی ساختمان است. با تمرکز بر کلمات کلیدی "طراحی نمای ساختمان"، "جزییات نما" و "نقشه Elevation" می‌توانید سئو محتوای خود را بهینه کنید.
